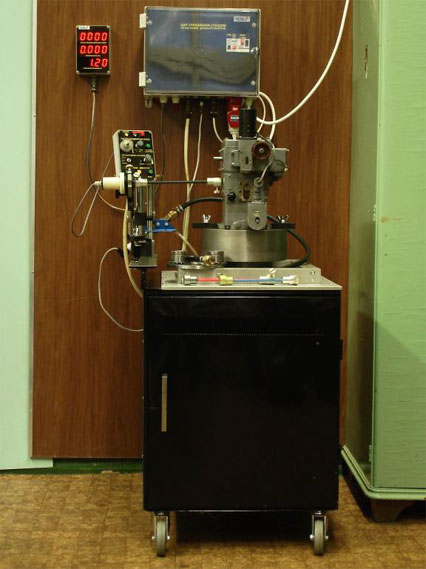

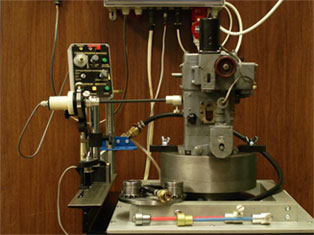

Стенд СДР-2М для настройки дизель-регуляторов

Назначение

Предназначен для регулировки и настройки судовых дизельных регуляторов оборотов типа ВРН, ОРН, UG-8, UG-40 различных модификаций. Стенд имеет высокие экплуатационные иметрологические характеристики.



Технические характеристики

Питание стенда – сеть переменного тока 3х380 +10% В
с нейтралью.
1. Мощность электрического приводного двигателя переменного тока – 2,2 кВт.

2. Нижнее рабочее значение частоты вращения вала муфты для присоединения регулятора – от 20 об/мин, верхнее значение определяется заказчиком в пределах 1500÷3500 об/мин.

3. Точность установки частоты вращения электродвигателя – + 1 об/мин.

4. Нестабильность удержания частоты вращения электродвигателя – + 2 об/мин.

5. Характеристика разгона-торможения электродвигателя – специальная.

6. Время разгона-торможения устанавливается в процессе адаптации стенда к различным типам регуляторов в пределах 0,1÷10 сек.

7. Направление вращения электродвигателя – прямое, обратное.

8. Внешняя защита стенда – автоматический выключатель с защитой от перегрузки.

9. Внутренняя защита стенда:
• от короткого замыкания,
• от перегрева электродвигателя,
• от перегрузки инвертора,
• от потери входной и выходной фазы,
• от перенапряжения,
• от низкого напряжения,
• от перегрева радиатора,
• от перегрузок электродвигателя в течении 1 мин. на 120%.

10. Сброс защиты – ручной.

11. Соединение вала датчика обратной связи с выходным валом регулятора – жёсткое.

12. Измерения параметров – цифровые.

13. Пределы и единицы измерений параметров:
• частота вращения вала муфты приводного двигателя, 1÷9999 об/мин;
• давление масла в регуляторе, 0÷2,000 МПа;
• напряжение управления частотой вращения электродвигателя, 0÷12,00В.

14. Погрешности измерений параметров:
• абсолютная погрешность измерения частоты вращения – +0,4 об/мин;
• основная приведённая погрешность измерения давления масла при нормированном 1,6 МПа – +1,0%;
• основная приведённая погрешность измерения напряжения при нормированном 10В – +0,5%.

15. Уменьшение оборотов под нагрузкой по отношению к оборотам на холостом ходу регулируется в пределах 0÷27%.

16. Восстановление оборотов под нагрузкой по отношению к оборотам холостого хода за счёт изменения чувствительности обратной связи регулируется в пределах 0÷30%.

17. Связь вала электродвигателя с валами регуляторов – через цепную муфту и проставки.

18. Комплектность стенда:
• базовый блок с электродвигателем (без присоединительных устройств) – 1шт.,
• щит управления – 1 шт.,
• цифровой измеритель – 1 шт.,
• пульт управления – 1 шт.,
• основание для установки регуляторов указанных типов – 1 шт.,
• магнитная стойка с датчиком обратной связи – 1 шт.,
• манометрический клапан с датчиком давления масла – 1 шт.,
• шланги для подключения регуляторов к датчику давления масла – 2 шт.,
• валы для соединения регуляторов с датчиком обратной связи – 3 шт.,
• шайбы-проставки под основание регуляторов – 2 шт.,
• валы-проставки под валы регуляторов – 2 шт.,
• соединительные кабели с разъёмами – в комплекте.
19. Габариты основных комплектных устройств стенда, мм:
• базового блока (без присоединительных устройств) – 525х610х845;
• щита управления – 410х300х250;
• цифрового измерителя – 120х200х60.

20. Масса стенда – 165,6 кг., в том числе комплектующих:
• базового блока (без присоединительных устройств) – 99,5,
• щита управления – 13,1,
• основания для установки регуляторов – 43,5,
• остальное – 9,5.

Примечание: при необходимости и требованию Заказчика фирма готова за дополнительную плату поставить в комплекте со стендом СДР-2М отдельный блок СДР-БК для настройки порогов электрических защит указанных регуляторов и проверки работы отключающих муфт и серводвигателей.
